減衰全反射（ATR）は、フーリエ変換赤外（FTIR）分光分析の最も一般的なサンプリング手法です。ATR-FTIR は、液体、固体、粉末、半固形、ペーストなど、広範な種類のサンプルをすばやく簡単に測定可能です。ATR-FTIR の仕組み、使用可能なさまざまな種類の ATR サンプリングアクセサリ、それらのアプリケーションについて説明します。FTIR の基本事項の詳細については、FTIR 分光分析の概要およびFTIR アプリケーションガイドをご覧ください。
ATR 測定では、赤外光が結晶を通過し、結晶とサンプルの境界面で最低 1 回全反射して、反射光が FTIR 検出器に到達します。内部反射時に、赤外光の一部がサンプルに侵入し、そこで吸収されます。これをエバネッセント波と呼びます。エバネッセント波がサンプルに侵入する深さは、サンプルと ATR 結晶の屈折率の差で定義されます。異なるサンプルの種類や異なる光路長の要件に対応するために、屈折率が異なる複数の材料が ATR 結晶として使用されています。
液体またはペーストを分析する際には、ATR 結晶の上にサンプルを数滴置きます。測定を実行して完了したら、必要に応じて、軽質溶剤などを使用して結晶を拭き取りクリーニングできます。

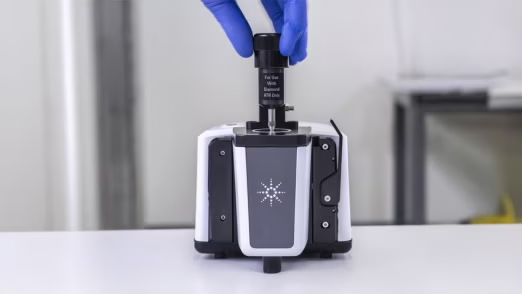

粉末、薄膜、またはその他の固体サンプルを分析する際には、サンプルを ATR 結晶の上に置き、回転プレスを押し下げ、サンプルと結晶を最適な状態で接触させます。測定終了後はサンプルを回収できるため、少量または高価なサンプルに最適です。必要に応じて、軽質溶剤などを使用して結晶を拭き取りクリーニングできます。

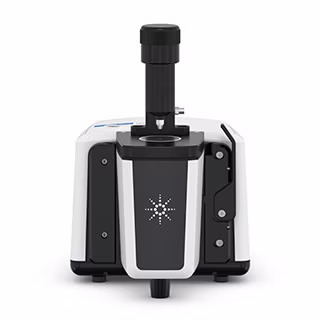

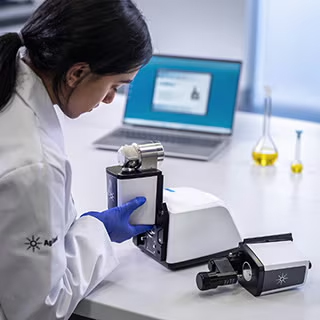

ほとんどの FTIR 分光光度計は ATR サンプリングステーションを備えており、アジレントの FTIR 分光光度計のすべてがATR 測定に対応しています。AgilentCary 635 FTIR 分光光度計は多様な ATR 結晶に対応しており、サンプルに応じて即座に別の ATR 結晶に切り替えられる機能を備えています。
多くのアプリケーションにおいて、一回反射型のセレン化亜鉛（ZnSe）、ダイヤモンド、ゲルマニウム（Ge）ATR アタッチメントを Cary 635 FTIR で使用できます。これらのアタッチメントはサンプリングプレスと組み合わせて使用するもので、固体材料、液体、ペースト、ゲルの分析に優れています。

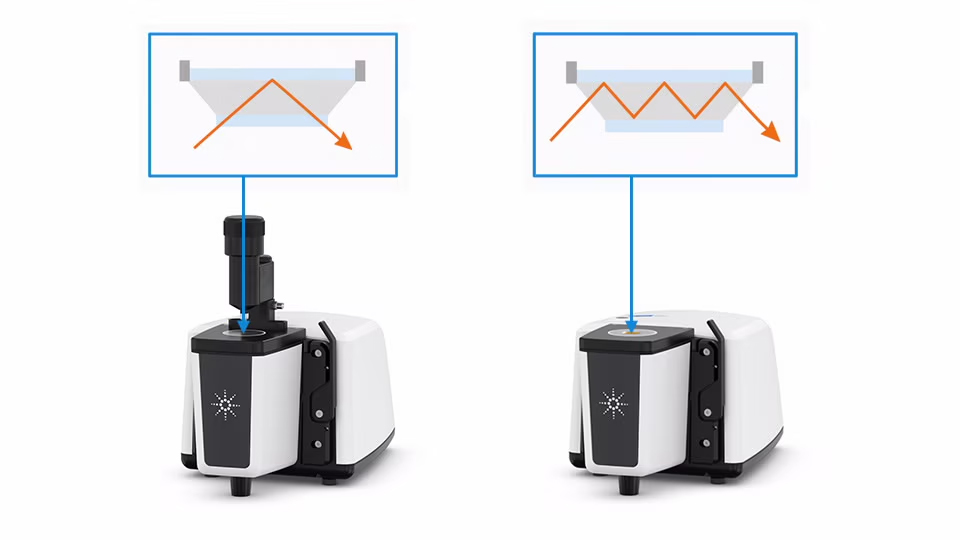

一回反射型測定では光線が ATR 結晶内を一度だけ反射します。一方、多重反射型 ATR 結晶には多重反射のために長い結晶が使用されています。これにより有効光路長が長くなり、感度が向上するため、優れた検出下限と迅速な分析が求められるアプリケーションに最適です。
1 回反射型 ZnSe、ダイヤモンド、Ge ATR アタッチメントのほか、人気の高い多重反射型 ZnSe ATR アタッチメントなど、幅広い ATR オプションが Cary 635 FTIR 分光光度計向けに用意されています。各 ATR アタッチメントの詳細については、ATR 技術概要をダウンロードしてください。
ATR 分析は、手指除菌液の分析など、産業界や学術界における多様なアプリケーションで幅広く使用されています。アジレントは、ATR アタッチメントの使用方法を紹介し、他の使用可能なサンプリング手法と比較するアプリケーションノートを多数提供しています。現在入手可能なアプリケーションノートの概要は、Cary ATR アタッチメント技術概要でご覧いただけます。
または、次のリンクから FTIR 分光分析アプリケーションノートのリストを参照できます。
透過 FTIR 分光分析は、液体と固体に使用されます。Agilent DialPath モジュールを複雑なフローセルの代わりに使用すると、液体サンプルの分析プロセスがよりシンプル、効率的、かつユーザーフレンドリーになります。透過 FTIR の仕組み、使用可能なさまざまな種類の透過サンプリングアクセサリ、それらのアプリケーションの詳細について説明します。

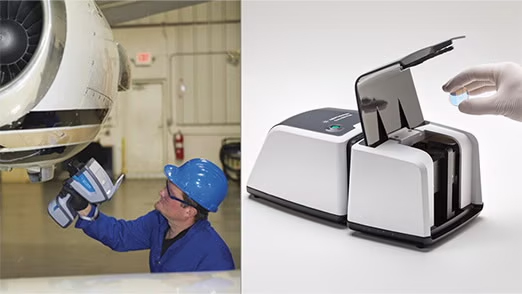

反射 FTIR には、固体サンプルから高品質のスペクトルデータを取り込むためのさまざまな技術が搭載されています。正反射は反射面、拡散反射は粉末での使用に適しています。また、反射吸収グレージングアングル FTIR は表面上のサブミクロンの薄膜や汚染物質を測定します。
